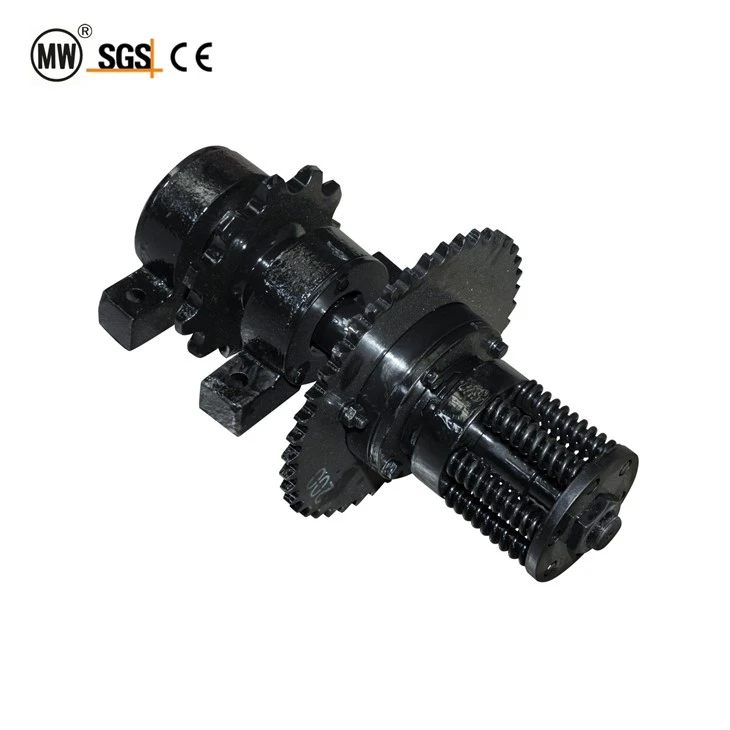

QXG200 스프링 안전 클러치 드라이브 베이스

Hangzhou Ocean Industry Co., Ltd.는 중국에서 qxg200 스프링 안전 클러치 드라이브 베이스의 가장 경험이 풍부한 제조업체 및 공급업체 중 하나입니다. 우리 공장에서 경쟁력 있는 가격으로 도매 맞춤형 qxg200 스프링 안전 클러치 드라이브 베이스에 오신 것을 환영합니다. 좋은 서비스와 품질의 제품을 사용할 수 있습니다.



고속-마무리 환경에서는 기계적 걸림으로 인해 치명적인 모터 고장이 발생하거나 몇 분 안에 링크가 끊어질 수 있습니다.항저우 해양 산업 유한 회사소개합니다QXG200 스프링 안전 클러치 드라이브 베이스, 생산 시설의 "기계적 퓨즈" 역할을 하도록 설계된 특수 견인 장치입니다. 동안페인팅 라인 체인 QXG250 컨베이어 체인무거운 작업물의 리프팅을 처리하는 이 QXG200 드라이브 헤드는 시스템 토크를 모니터링하는 동시에 원동력을 제공하는 역할을 담당합니다.

정밀하게 -보정된 스프링-클러치가 장착되어 다음과 같은 경우 장치가 즉시 모터를 분리합니다.산업용 컨베이어 시스템 체인장애물이나 과도한 저항에 직면합니다. 이러한 사전 예방적 보호는단일 가이드 컨베이어 체인섬세한 부품을 고밀도로 매달아 놓은 설정. 체인이 파손점에 도달하는 것을 방지함으로써 이 "경량-" 드라이브 헤드는헤비 듀티 컨베이어 체인투자는 안전합니다. 지속적으로 운영하고 있는지 여부페인팅 라인자동차 트림이나 가전제품의 경우, 이 어셈블리는 우발적인 용지 걸림으로 인해 며칠 간의 가동 중지 시간이 발생하거나 값비싼 장비 교체가 발생하지 않도록 하여 마음의 평화를 제공합니다.

엔지니어링 속성	사양 값	시스템 설계 통찰력
모델 명칭	QXG200-SCDU(클러치 시리즈)	과부하-민감한 디자인
견인력	300kgf - 800kgf	스프링 장력을 통해 조정 가능
호환 가능한 체인	QXG200 / QXG250	산업용 컨베이어 시스템 체인맞다
안전 메커니즘	압축 스프링 + 리미트 스위치	이중-레이어 보호
구동 스프로킷 피치	200mm(보정됨)	정밀한 링크 결합
하우징 재질	강화 탄소강	내구성이 뛰어난 파우더 마감-
표준 속도	0.5 - 12분/분	VFD(주파수 드라이브) 호환

올바른 스프로킷 드라이브 어셈블리를 지정하는 작업은 체인 매개변수와 필요한 라인 속도로 시작한 다음 다시 스프로킷 형상과 베어링 하중으로 돌아갑니다.

체인 피치를 정확하게 일치시키십시오. X348, X458, X678, XT160 및 QXG{5}}시리즈 체인에는 각각 해당 피치와 톱니 프로필을 갖춘 스프라켓이 필요합니다. 피치가 일치하지 않으면 톱니 마모가 가속화되고 체인 점프가 발생합니다.

속도와 랩을 위해 톱니 수를 선택하세요. 구동 스프로킷에는 일반적으로 8~13개의 톱니가 있습니다. 톱니 수가 적을수록 당기는 토크가 증가하지만 현 동작이 증가합니다. 더 많은 치아가 더 부드럽게 작동하지만 더 큰 봉투가 필요합니다.

토크뿐만 아니라 처짐을 고려하여 샤프트 크기를 조정하십시오. 필로우 블록 베어링 사이의 샤프트 스팬은 최대 체인 장력 하에서 전체 처짐을 스팬 길이의 0.05% 미만으로 유지해야 합니다.

안전 계수가 포함된 베어링 정격 하중을 선택합니다. 특히 인덱싱 또는 시작-중지 응용 분야에서는 체인 당김으로 인해 계산된 방사형 하중의 최소 1.5배에 해당하는 동적 정격 하중을 사용하십시오.

기존 드라이브를 교체하는 경우 이전 스프로킷 직경, 보어 크기, 샤프트 중심 거리 및 체인 모델을 보내십시오. 동일한 장착 공간을 유지하면서 교체 감소를 ​​역-엔지니어링-하거나 베어링 등급을 업그레이드할 수 있습니다.



엔지니어링 선택 조언

안전 구동 베이스를 선택할 때 "트리거 토크"는 일반 주행 부하의 약 1.2~1.5배로 설정해야 합니다. 클러치를 너무 세게 설정하면 목적이 무산됩니다.산업용 컨베이어 시스템 체인보호 기능을 너무 느슨하게 설정하면 "불필요한 트리핑"이 발생합니다. Hangzhou Ocean Industry는 작업물 중량이 일정하고 전체 라인 길이가 150미터 미만인 시스템에 이 QXG200 베이스를 권장합니다.

적용 가능한 환경 조건

온도 범위:-10도에서 +80도까지 유효합니다(제어 장치 근접성).

화학 노출:습한 환경에 맞게 설계되었습니다.페인팅 라인, 수분-밀봉 스위치가 특징입니다.

운영 의무:연속 24/7 산업 사이클에 대한 등급입니다.

일반적인 설치 모범 사례

스위치 교정:과부하가 발생하는 동안 신속한 종료를 보장하려면 리미트 스위치가 클러치 트리거 플레이트의 2mm 이내에 위치하는지 확인하십시오.

견인견 정렬:애벌레 개는단일 가이드 컨베이어 체인측면-은 측면 토크를 방지하기 위해 완벽하게 중앙에 연결됩니다.

기초 강성:드라이브 베이스는 잘못된 안전 트립으로 이어질 수 있는 진동을 방지하기 위해 강화된 구조 빔에 볼트로 고정되어야 합니다.
